小米10S更换带框总成图文教程
更换屏幕之前,我们将买来的手机屏幕先进行测试,测试屏幕显示是否正常,触摸功能是否正常。裸机测试的意思是不需要将屏幕安装后开机测试,只需要把新买的屏幕排线连接在你已经拆开旧的主板上,然后按开机键开机就可以进行屏幕的功能进行测试了。
第一步我们先拆后盖,后盖是胶粘上去的,可以先加热后盖四周的一段时间,让胶软化,加热工具,平常个人维系的,使用家用的电吹风加热也可以。加热后选用刀片沿着后盖与中框之间的缝隙插入,注意:顶出一条缝隙即可。
顶出一条缝隙后,选用塑料的拆机片,或者名片的东西替换掉刀片,因为刀片属于金属材质,容易刮伤后盖。
插入拆机片之后,沿着后盖四周划一圈,目的是让后盖与中框之间的胶分离开来,这里需要注意的是,拆机片不要插入太深,太深容易刮到手机内部的其他一些排线。如果遇到划不动情况,请持续给后盖加热,让胶软化。
后盖在能打开一定角度情况下,发现内部还有其他地方有粘胶也不要硬掰,这样容易损坏到后盖,小米10S的后盖的话,不光是后盖四周有胶,摄像头镜框位置的周围下面也是有胶的,而且掰开的这个角度,使摄像头位置受力的同时也是最脆弱的地方。
拆开后盖之后,我们将旧胶清理一下,清理的标准,我们是建议将变形的地方完全去掉,平整的地方保留。虽然平整的地方拆一次也没那么粘了,但是后续安装的时候,使用胶水就不用考虑安装后盖后,出现后盖比原来要低的情况,这种情况手触摸后盖与中框位置会有明显的割手感觉。当然,如果后续你是使用新的双面胶粘,那就整个旧的都需要去掉。
接下来是拆手机主板部分,拆手机主板部分螺丝时候注意,将拆下来的螺丝可以依次按部位摆好,这样不至于后续上错。
小米10S这款手机螺丝是有长短不一两种的,把长的螺丝上到短的孔位就会顶坏到新的屏幕,比如说下图,就是被螺丝顶坏到漏液情况。
固定主板盖的上面集成了石墨散热贴,NFC天线,以及无线充电线圈,石墨散热的两边是胶粘固定的,下图有标注,需要先拨开胶粘位置,下面主板盖还有螺丝。
进行到这一步的时候,我们先暂停后续工作,将买来新的屏幕进行测试。裸机测试无需装机,只需要把旧的屏幕排线拨开,然后把新的屏幕排线扣在主板上即可开机进行测试屏幕的功能。测试的时候手机是需要重启一下才正常的。
测试无问题后再进行下一步,我们所销售的屏幕发货之前也都是测试好才发货的,为了没必要的纠纷和麻烦,请买家收到货后也进行测试,无问题后再装机,因为我们店铺规则就是撕膜装机不保的,后续技术原因导致的损坏,是要你自己承担责任了的。
对于技术能力条件有限的买家,我们推荐你寄修,寄修我们也是免手工费的,而且还有质保6个月时间。你要自己换的话,我们是只接受裸机测试,装机不保。因为你自己安装容易损坏,请大家动手之前三思而行。
接下来准备拆主板部分,拆主板之前,先把卡托取下,要不然后忘记容易损坏到主板。

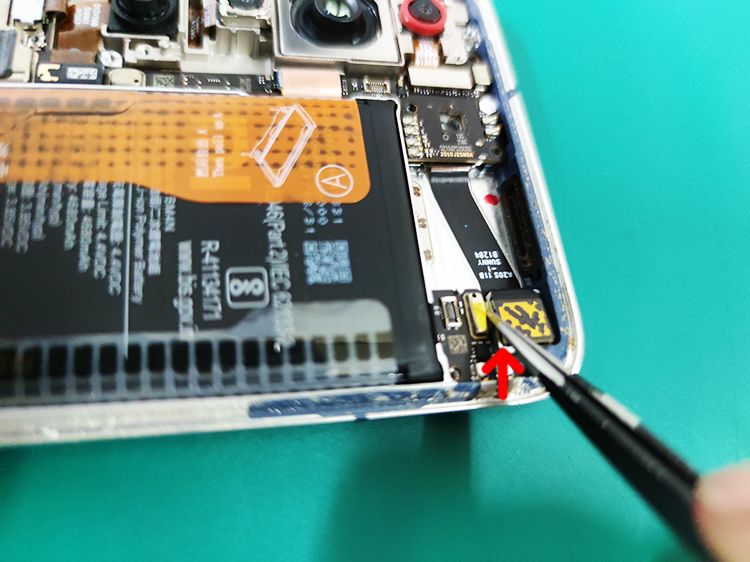

断开电池,然后再取其他各个部件,主板在通电的情况下,镊子导电容易接触到一些短路的地方。
取下固定排线板
取下下喇叭,喇叭上面还有一条信号线连接在主板上的,注意一下先断开。
取下上喇叭/听筒,
取下连接副板的小排线
取下固定前置摄像头上面的胶,注意,前置摄像头排线黑色的下面也是有粘双面胶的,慢慢撕下。
拨开主板上的叠板,叠板下面没有胶,但是有导热硅脂。
叠板下面有两条信号线需要分离开来,右手边有一条指纹键排线,主板边缘位置下面还有一颗螺丝。
完成这些步骤之后,主板就可以整个拿起来了,如果拿不起来或者感觉有阻力,别用蛮力,继续检查看哪里排线或者螺丝有没有取下,要不然主板容易折断。

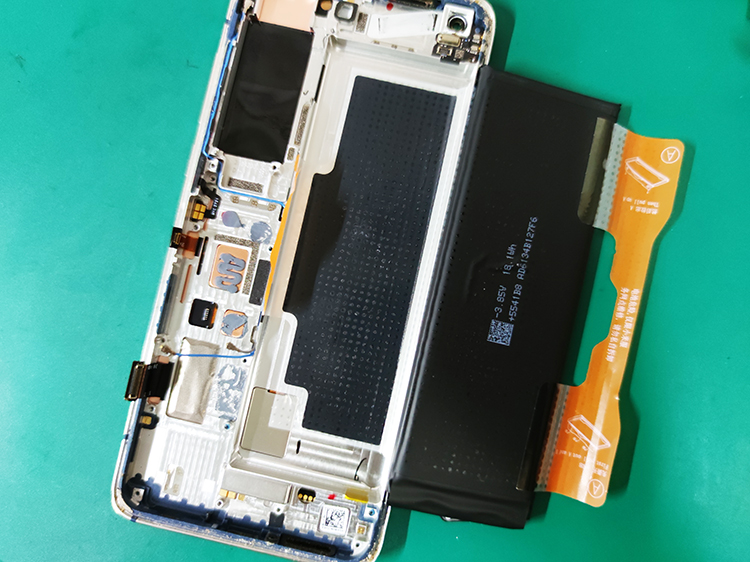

接下来剩下的就只是两个小副板,还有电池,以及中间的震动马达了。电池上面有易拉贴,按照上面步骤轻轻一拉电池就出来了。
震动马达也是双面胶粘固定的,取的时候可以用刀片或者镊子沿着触点位置铁片地步插入,稍微有点变形没关系,但是别插入到排线位置,要不然会损坏到震动马达。
现在就整个拆机步骤完成了,装机的话,就不再说明了,按照拆的反步骤进行就行
安装的时候,有几个需要注意的点,放入主板的时候,屏幕排线旁边这里还有一条指纹排线,疏忽后容易把指纹键排线压在主板下面了。还有就是连接主板的两条信号线,这里也容易忘记压在主板下面了,或者没有正确按照原来线槽出来。
更重要的是这个前置摄像头位置,你需要把旧的固定环从旧的拆下来后粘到新的框上,要不然前置摄像头无法定位装好后是歪的,歪的很多也会影响到拍照。
前置摄像头位置没装好,或者没装这个固定架,严重的还会损坏到屏幕。
前置摄像头未放正,然后又蛮力扣上喇叭听筒位置,屏幕将顶出漏液导致损坏新的屏幕。像下图这样就是已经屏幕被前置摄像头损坏漏液。
进行到这一步,全部零件移植过来后,先别急着装后盖
按开机键开机,先测试手机的各个功能是否正常,正常后再粘胶装后盖,要不然有什么情况又要重新拆装后盖增加自己麻烦。
