2020年4月15号荣耀在线上召开新品发布会,发布了30系列的第二款旗舰机。刚听说是曲面屏的时候,我是有点吃惊的,数字旗舰终于回归该有的定位了。
仔细观察华为系的产品布局,你会发现双旗舰战略被发挥的淋漓尽致。
mate(男),P系列(女)
荣耀V(男),荣耀数字(女)
荣耀X(男),荣耀数字青春版(女)
相同一代的产品性能配置相差无几,但是会在外观和牌照上体现出略微差异。男性款产品外观略显阳刚,突出后摄。女性款产品外观柔美,自拍更强。
当然也有例外,比如Nova和荣耀的数字i系列对不上号,也能理解,毕竟女性市场竞争激烈,利润大,一年一款跟不上趟。
去年的V20和20差异性略显不足,同样的魅眼屏、玻璃后盖,侧边指纹,V20缺少了V10的阳刚,20也缺少了10的柔美。
今年的V30和30得到了改善,荣耀30屏幕同样是双孔魅眼屏,但是曲面屏+上下边框的内凹设计,握在手上温润如玉。185g的机身重量,相比V30的213g少了28g的重量。总之,手机设计服务于定位人群。
我眼中的荣耀数字旗舰又回来了。
感慨有点多,正式开始拆机吧。对各种数码产品拆机感兴趣的小伙伴,欢迎关注老李拆机,后续会更新各种产品拆机评测。
![图片[1]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/c505e-v2-68efff76bbd1eea14787abf34bd822e7_720w.jpeg)
工具:吸盘、+字1.5螺丝刀、镊子、塑料撬棒,拆机片诺干…
提醒:
1. 提前使用取卡针取出SIM卡槽,关机。
2. 拆开后盖之后先拆下电池连接器排线,拆所有电器都一样,优先切断电源。
3. 尽量不要拆电池,除非你是为了更换电池。
![图片[2]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/d68aa-v2-fe5c64df84ae9db37a9ef827f09b4ac6_720w.jpeg)
![图片[3]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/1af1e-v2-d0ad14b588b7011802bd674a33db57c7_720w.jpeg)
手机关机,仔细观察四个角,趁它不注意,将拆机片插入缝隙。
![图片[4]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/7776c-v2-ee0bf03560c28602b6d4f0209667120c_720w.jpeg)
强力胶不能用蛮力,要慢慢从一角向两侧划开。缝隙逐渐变大…
9908090269L200312K0ALL00008 (二维码自动识别)
此处省略五分钟实力对决,最终它实力不济,败下阵来。
![图片[5]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/9a040-v2-6eacbbd2173464c0aef3119f8831fb74_720w.jpeg)
箭头位置有个黏胶,让我一度怀疑手机还有螺丝。拆后盖难度增加20%
![图片[6]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/2b4d8-v2-4e76b21279b9c3f83d29e8c446fa0053_720w.jpeg)
背部一大片石墨片,旗舰机的常规操作
![图片[7]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/d9e82-v2-371b7896f9e65bd5939955e577ea07af_720w.jpeg)
背部NFC天线和主板保护盖板是黏在一起的,不能撕开。
![图片[8]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/ef9fa-v2-6c0e51c635bd15c8668e4ac41d5f88ea_720w.jpeg)
保护盖背面的金属触点
![图片[9]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/8d127-v2-9da7ff296a1e958dfde8ce5ba9bf39dd_720w.jpeg)
闪光灯和激光对焦通过排线连接,有保护盖板。这里已经可以一窥50倍潜望式摄像头外貌。
![图片[10]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/5be59-v2-f6506d1598f92b7f49d0f3c571738a30_720w.jpeg)
从左到右依次是:50倍潜望式摄像头,前置800万超广角,前置3200万主摄,4000万RYYB超感光主摄IMX600,1600万超广角。
![图片[11]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/ab51d-v2-2326f0783a23f0de0111e6cf53961bcf_720w.jpeg)
![图片[12]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/19ecb-v2-c520468e58a105637f10d54f615563ed_720w.jpeg)
潜望式镜头的宽度是14.3mm,厚度是5.4mm,忘了测量长度,当时脑子秀逗了
![图片[13]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/6af57-v2-714c09e119015d874701254561d5eb3f_720w.jpeg)
荣耀30Pro采用双扬声器设计,顶部听筒+扬声器
![图片[14]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/1c6bb-v2-9f27840296f0193f0b275412f5a198dc_720w.jpeg)
拆下主板及上方主要元器件之后的中框,左下角是电源键+音量键的四个触点,左上角是光线和距离感应器的触点,外侧一圈是天线触点。
![图片[15]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/cd950-v2-20a16f9db7e058ac71659214fdb4e8c4_720w.jpeg)
主板依旧采用三层主板,经某位手机圈大佬背书,三层主板对手机集成度要求更高。
![图片[16]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/54693-v2-420573e2462fd762b6c330528b93cc44_720w.jpeg)
主板背面照,右下角四个触点刚才介绍过,连接电源和音量键。硅脂下边是麒麟990处理器
![图片[17]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/b5f33-v2-42974f6fb38598a9410c812acef6f0b5_720w.jpeg)
![图片[18]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/41286-v2-1bd8cea5767c8a8f08efcd43417cddd8_720w.jpeg)
整个主板只有一块屏蔽罩可以拆下来,硅脂下是麒麟990。现在不比以前了,手机还准备用,硅脂就不擦了,你们知道就行。
![图片[19]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/94f37-v2-ef0ee8032d1cce37c9a1aeb024e9addd_720w.jpeg)
麒麟990 5G SoC采用三档能效架构和7nm+ EUV工艺集成业界较高的103亿晶体管。同时支持90Hz刷新率和180Hz的高帧率采样。麒麟990 5G SoC采用华为自研达芬奇架构NPU,NPU双大核+NPU微核计算架构,卓越性能功耗超低。ETH AI-Benchmark 的手机AI能力测评中,麒麟990 5G的AI性能综合跑高达70185分!
![图片[20]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/b67e3-v2-99b9db6f97c08271091429caf478c9c7_720w.jpeg)
![图片[21]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/ac984-v2-7822be6e1eee8eecf762b98ee0d6e407_720w.jpeg)

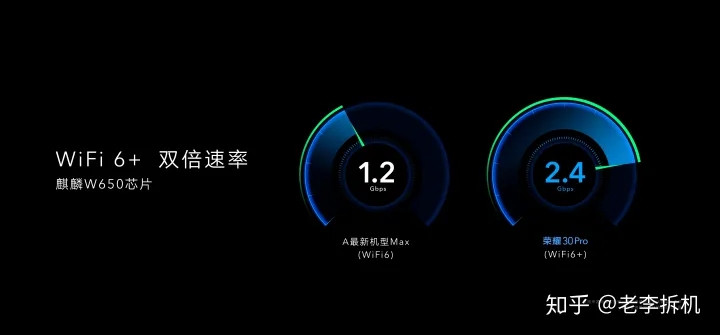

麒麟990右侧是Hi1105蓝牙WiFi多合一芯片,支持WiFi6协议全靠它
![图片[22]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/4a18b-v2-22f0c2aa2a5fe1b9939de83a51d44c2a_720w.jpeg)
射频同轴线,连接主副板射频天线。5G之后,频段越来越多,双射频线成为标配
![图片[23]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/8c002-v2-8eb9205cd4308279496c6d95a7c46b80_720w.jpeg)
去下副班盖板之后的样子,右下角圆形的是Z轴线性马达,听群里人说是旗舰机最好的马达。很符合荣耀的性格,知错改错不认错。你们随便说,承认一句算我输,and下代机器见。
![图片[24]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/debdd-v2-6653d787f3ddb549e768a03743db9700_720w.jpeg)
双扬声器设计,和顶部扬声器凑成一对。
![图片[25]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/c093b-v2-9423831b971af429eb5e23c0a66cf52d_720w.jpeg)
Z轴线性马达给个特写
![图片[26]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/d1fe5-v2-edc0da5ca9d319139fd17927017f01b4_720w.jpeg)
“背靠背”双nano卡设计,有防呆指示,不过,装上卡就看不到了,设计有点迷…
![图片[27]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/a437d-v2-97ed6393d30bd54f6308535685b4890f_720w.jpeg)
副班背面特写,SIM卡槽的各种触点
![图片[28]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/dcf98-v2-283d44f45560ca62cca541c9981ae72f_720w.jpeg)
副班正面,宽的是主副板排线,窄的是屏下指纹识别排线,指纹识别排线非常小且薄,拆的时候注意别弄断。
![图片[29]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/3ee26-v2-6bdef4899dae1a5470b4614323a6d3f7_720w.jpeg)
电池拆多了,逐渐掌握诀窍,撕掉1和2的贴纸,向左向上反复拉3号,慢慢掀开电池。主板底部涂满硅脂的地方就是VC液冷散热,总之很奥利给就对了。
![图片[30]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/5347b-v2-d36ce67870cc6e6881accdfcd7b2e698_720w.jpeg)
正面看只剩下屏幕和铝合金中框,屏幕需要更专业的工具,此处放弃。对应的,也就看不到VC液冷散热的全貌了。
![图片[31]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/bdda2-v2-071a36cba8774243f3afa2de64048d99_720w.jpeg)
尾插排线,设计有点奇怪,没有就近连接在副班上,而是通过长长的排线和主板直接连接。
![图片[32]-荣耀30pro图文拆解拆机教程-手机拆解教程网](https://www.oduok.com/wp-content/uploads/2023/05/88ce7-v2-de340430ad2dd88b027a6dd2eff53acf_720w.jpeg)

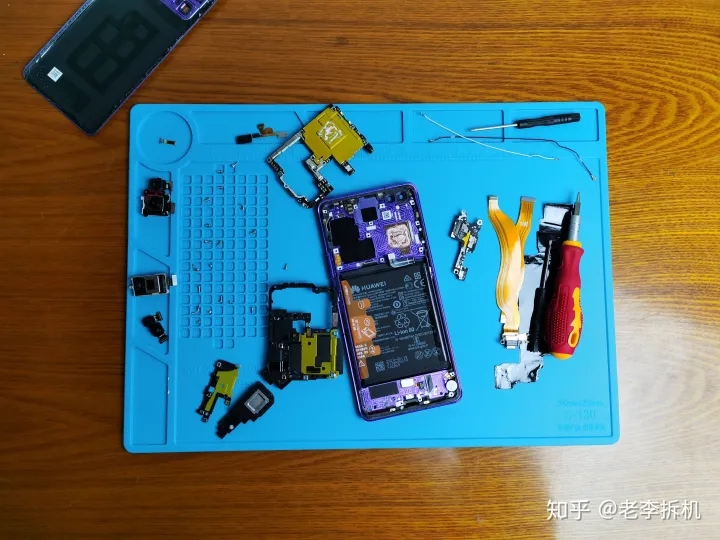

时间关系,就不摆放全家福了,大家凑合看,东西都在这里。
