荣耀30Pro拆机视频教程 荣耀30Pro新手拆机教程图解图文教程



荣耀30pro换电池视频教程/荣耀30pro换后盖拆机教程





荣耀30 Pro是当下的一款热门手机,用户也是非常的多,但是很多人不知道这款手机的内部做工如何,而且有些想自己动手拆机的小伙伴也不知道怎么动手,下面我们就来跟大家分享一个荣耀30Pro怎么拆机的图文教程吧,如果你有时间,不妨来拆了个机,看一看荣耀的实力如何。一起来看看荣耀30Pro新手拆机教程图解吧!

荣耀30Pro怎么拆机?荣耀30Pro新手拆机教程图解
荣耀30Pro怎么拆机?荣耀30Pro新手拆机教程图解

一、荣耀30Pro新手拆机准备工作

荣耀30Pro拆机工具:镊子、撬棒、螺丝刀、吸盘、热风枪、塑料撬棒,拆机片若干…

1、提前使用取卡针取出SIM卡槽,关机。

2、拆开后盖之后先拆下电池连接器排线,拆所有电器都一样,优先切断电源

二、荣耀30Pro新手拆机开始操作

1、本次拆机的机型为荣耀30Pro 8+128GB的霓影紫版本,如下图所示:

荣耀30Pro怎么拆机?荣耀30Pro新手拆机教程图解

2、我们把热风枪调至90℃,加热三至五分钟使用吸盘将后盖拉开一点缝隙之后,使用拆机片慢慢划开后盖不断辅助加热终于开启,如下图所示:

荣耀30Pro怎么拆机?荣耀30Pro新手拆机教程图解

3、背板的重量像右上角倾斜可见这摄像头保护盖不一般可见这摄影实力,马上揭晓!中间的缓冲泡棉起到保护作用。如下图所示:

荣耀30Pro怎么拆机?荣耀30Pro新手拆机教程图解

4、卸下固定主板盖板,副盖板总共21颗两种不同规格螺丝,注意先断开闪光灯的FPC。如下图所示:

荣耀30Pro怎么拆机?荣耀30Pro新手拆机教程图解

5、主板盖板连接这一大块石墨散热贴,直接覆盖了电池和下方扬声器。如下图所示:

荣耀30Pro怎么拆机?荣耀30Pro新手拆机教程图解

6、盖板上集成了闪光灯,NFC等,通过金属触点连接主板。如下图所示:

荣耀30Pro怎么拆机?荣耀30Pro新手拆机教程图解

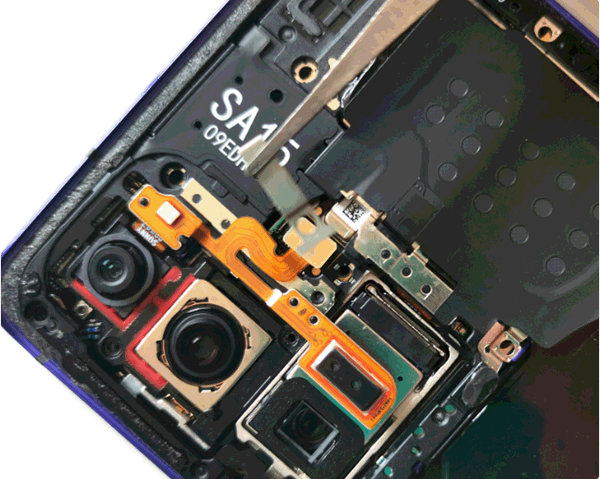

7、摄像头占据了主板非常大的区域,为了方便拆解我们先拿下他们哥几个,断开电池,屏幕,主副版,同轴线FPC和BTB,主摄4000万像素超感光镜头,和1600万超广角镜头集成在一个防滚架中,50倍潜望式手持超稳远摄镜头,5倍光学变焦、10倍混合变焦和最高50倍数字变焦,OIS+EIS长焦超级防抖,如下图所示:

荣耀30Pro怎么拆机?荣耀30Pro新手拆机教程图解

8、前置3200万超清+800万广角自拍,支持4K 30fps高清视频。如下图所示:

荣耀30Pro怎么拆机?荣耀30Pro新手拆机教程图解

9、主板看上去非常节约空间,得全部归功于海思系列芯片的功劳,上下3层设计也起到很大作用,麒麟990 5G就不用多说了。如下图所示:

荣耀30Pro怎么拆机?荣耀30Pro新手拆机教程图解

10、主板背面的金属盖板下都是各种射频,音频解码芯片,还有电源管理,清一色的海思,其余都是各种BTB座子。如下图所示:

荣耀30Pro怎么拆机?荣耀30Pro新手拆机教程图解

11、主板下中框的芯片位置有VC液冷散热,最显眼的莫过于正上方的喇叭BOX,立体音效没跑了。如下图所示:

荣耀30Pro怎么拆机?荣耀30Pro新手拆机教程图解

12、副板位置常规的三兄弟设计。如下图所示:

荣耀30Pro怎么拆机?荣耀30Pro新手拆机教程图解

13、智机之家小编对比了一下,上下扬声器差不多大小。如下图所示:

荣耀30Pro怎么拆机?荣耀30Pro新手拆机教程图解

14、副板下面还有屏幕指纹模组,非常小巧,线性马达,智机之家小编初步判断应该是z轴。如下图所示:

荣耀30Pro怎么拆机?荣耀30Pro新手拆机教程图解

以上就是荣耀30Pro新手拆机教程图解的全部内容了,大家都知道荣耀30Pro怎么拆机了吧,不过小编并不建议新手来操作,拆机还是交给专业维修人员来得更靠谱一些。
